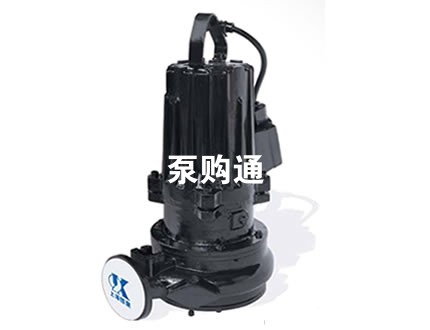

WQ/S型切碎式潛污泵的特點和使用優點

潛水排污泵具有很多優點，最突出的就是可以直接放到污水中使用。但是，在沒有設置或不便設置攔污柵的場合，小口徑潛污泵常會發生泵和管路被污水中較大的雜物堵塞的現象，給用戶造成麻煩。

為解決這一令人頭痛的問題，我公司開發了50、65、80、100mm口徑的切碎式潛污泵，這種泵不僅具有通常潛污泵的所有優點，還具有如下獨特的優越性：

1.能將麻袋、塑料編織袋、帆布手套、皮手套、棉線編織手套，以及日用塑料袋、布、衛生紙、衛生巾、棉紗一類的 物體切碎并順利地排送；即使是木條一類的物體，只要能從吸入口進入，就能輕易地切碎。能完全避免泵和管路被 污水中的雜物堵塞，使用時不必設置昂貴的攔污和除污裝置。

2.葉輪和泵蓋采用耐銹蝕的材料并經過熱處理，葉輪和泵蓋上的切割刃既有足夠的硬度，又耐銹蝕，因而極耐磨損， 能長期保持鋒利。

3.葉輪流道尺寸和泵體流道尺寸匹配精當，使得被切碎的雜物能夠順利通過。

4.獨特的軸承和機械密封的布置方式，使軸的懸臂很短，軸的剛度和強度很高，這樣，軸的振動很小，使機械密封的 泄漏量大為減少；軸能承受大的沖擊負荷；軸承完全處于油室的油浴之中，能得到最好的潤滑和冷卻，即使在泵不 時切碎較硬物體的重負荷工作條件下，仍然具有很長的壽命。

5.泵側和電機側都配置機械密封，實現電機的可靠的雙重潛水軸封防護。油室中的油對機械密封進行充分的潤滑和冷 卻。泵側機械密封區具有切碎和驅趕雜物的結構，使雜物不能在機械密封腔積聚或沉積，從而避免其影響機械密封 的正常工作。

6.在所有過流旋轉件和固定件之間設置的刮屑槽，能將過流旋轉件和固定件之間擠入的薄而韌性的碎屑刮除，避免造 成泵功率增大或堵轉。

7.如果用戶以前用的是我司耦合安裝的WQ、WQ/E潛污泵，想換成同口徑的WQ/S切碎式潛污泵，則只須換泵而不必換 耦合裝置，可以節省您的開支。

電機的防護

為了實現潛水電機的可靠防護，我司的WQ/S型切碎式潛污泵用O形密封圈實現靜密封，用相互獨立的兩套機械密 封實現軸的雙重動密封。采用了獨特的軸承和機械密封的布置方式，使機械密封的泄漏量大為減少，同時軸承不是如 通常那樣用油脂潤滑而是用油室中的稀油進行冷卻潤滑，可以大大提高軸承的使用壽命。與污水接觸的泵側機械密封 也就是電機的第1道軸封的摩擦副是碳化硅-碳化硅或碳化硅-碳化鎢，具有極高的硬度，非常耐磨，而且摩擦副是用油 室中的油進行冷卻潤滑；電機側機械密封也就是電機的第2道軸封完全處于油室之內，正常情況下不與污水和雜質接 觸，運轉條件更為優越，摩擦副采用摩擦系數很低的石墨-碳化硅配對，使用壽命很長。但是，機械密封再好，也難免 有微少的泄漏，為保證電機的高度可靠性，在油室中設置了漏水探頭，漏水探頭的兩個電極的引線經電纜與潛污泵專 用電控柜連接，當泵經過長期運行，泵側機械密封泄漏到油室中的水達到一定程度時，漏水探頭可以通過電控柜報警 (指示燈亮)，提醒操作人員換油，使兩套機械密封都恢復正常的運轉條件；如果頻繁報警，則操作人員可進行檢修。 30kW及以上的泵，在電機上端蓋的接線腔還加設了一個漏水探頭，一旦接線腔有少量水進入，在排除故障前漏水探頭 即能通過電控柜一直保持報警(指示燈亮)并停泵的狀態，促使操作人員檢修。在電機腔下側設置了浮子開關，浮子開 關的引線經電纜與潛污泵專用電控柜連接，一旦電機側機械密封泄漏的液體進入浮子開關腔，將浮子開關的浮子浮 起，在排泄浮子開關腔的液體前電控柜一直保持報警(指示燈亮)并停泵的狀態，促使操作者及時檢修，檢修時不僅要 檢修機械密封，還應檢査電機的絕緣性。

在電機的三個繞組中各嵌裝一個熱敏元件，三個熱敏元件串聯，通過兩根導線與電纜和潛污泵專用電控柜連接， 在不正常運行狀態下，當繞組溫度達到設定值時，三個元件中的任何一個動作，都會通過潛污泵專用電控柜報警(指示 燈亮)并停泵，保護繞組不過熱。由于三個熱敏元件中只要一個有效，就會起到保護作用，而三個元件全部失效的概率 極低，因而繞組過熱防護的可靠性極高。

對電機在短路、缺相、過載情況下的保護，是任何電控柜都必須具備的功能，當然也是潛污泵專用電控柜具備的 功能。應該指出，缺相是電機的最大殺手，沒有好的電控柜不可能防止電機因缺相而燒毀，至于僅僅用閘刀開關，對 于三相電機就更是成事不足、敗事有余的做法。泵內設置的漏水保護元件、熱敏元件離開了潛污泵專用電控柜也不能 發揮作用。電控柜還可以實現無人值守、自動控制。所以，對于潛污泵，由于其工作環境比普通泵惡劣，非常有必要 配置潛污泵專用電控柜；至于切碎式潛污泵，它的工作環境比一般潛污泵更為惡劣，就更應該配置潛污泵專用電控柜。例 如，當遇到難以切碎的雜物而發生堵轉(即通常所說的“悶車”）時，如果未配置潛污泵專用電控柜，電機會燒毀；而 配置的，柜內的斷路器或熱繼電器會自動斷電停機，促使用戶檢査并排除問題，避免燒毀電機。

我司的潛污泵專用電控柜根據控制泵的臺數配置有一定數量的浮球開關，當電控柜設定于自動控制檔時，就能根 據液位的高低通過浮球開關來控制泵的啟停。設定最低液位是為了保證電機在長時間連續運行時的散熱，并避免泵吸 入空氣而產生振動、噪聲甚至誘發汽蝕損壞葉輪。
